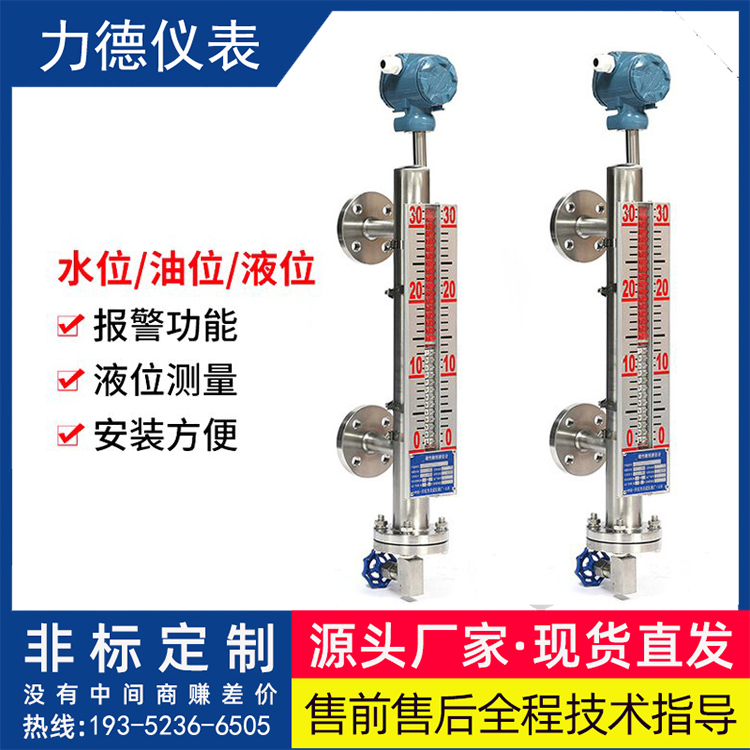

UHC-517C不锈钢磁翻板液位计的规格为：测量长度（即法兰中心距）为：300mm-18000mm（此范围可扩大，价格另议），现场指示型，接液材质为 304不锈钢（可选PP\PVC、316不锈钢、钛合金或内衬PTFE材质，价格另议）
UHC-517C不锈钢磁翻板液位计工作原理
磁翻板液位计结构基于旁通管原理，主导管内的液位和容器设备内的液位高度一致，根据阿基米德定理，磁性浮子在液体中产生的浮力和重力平衡，浮子浮在液面上，当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合驱动指示器内的红白翻柱翻转180°。当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
|
主要技术参数 |
技术要求 |
|
测量范围：300 - 15000 mm |
1、粘度大的或者温度低时易结晶的介质请选用加热夹套型磁翻板液位计 |
|
测量精度：±10 mm |
|
|
介质密度：0.45～2（g/cm3） |
2、侧装式液位计订货长度≧6000mm时中间增加支柱法兰 |
|
工作压力：0、1.6、2.5、6.3、10、16、32MPa |
|
|
工作温度：-90 ~ 480℃ |
3、顶装式或者底装式液位计，法兰zui小DN50，常规DN80，≧80mm |
|
连接法兰：HG20592 ~ 20635-97 |
|
|
其他标准请用户注明 |
特殊规格要求或者功能要求或者材质要求在订货时要备注清楚。 |
UHC-517CV塑料翻板指示型磁翻板液位计的具体要求可联系客服！
可选配液位开关，实现液位上下限报警和控制。
可选配液位变送传感器，将液位信号转换成二线制（4-20mA）标准信号，实现远距离检测，指示记录与控制。
该系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
亲 您需要了解的：力德的产品在价格上似乎没有绝对优势的,这仅仅是相对于廉价品。什么叫做廉价呢？廉是以牺牲各种服务和产品质量为代价的，低成本的运作才可以做到低价格销售。如果一个人告诉你，我们这产品价格低是因为不赚钱！您会相信吗？奇低的价格还有利润，产品的质量和未来的服务能让客户放心吗
企业要生存要发展，就务必要在保证质量的前提下，保证优质的服务让用户放心满意，这还需要有一定利润才可以持续。所以我们把价格定在一个合理的位置，我们认为只有企业正常的生存和发展下去了，我们的用户才能得到更好的产品和持续的服务，这是双赢的。相信 这样产品和理念值得您关注并支持力德。
二、UHC-517C不锈钢磁翻板液位计工作原理
以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。磁翻板液位计的主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。红色和白色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。从而使液位的指示显得更加清晰
三、UHC-517C不锈钢磁翻板液位计主要技术指标:
1、量程范围（mm）：测量范围：300~18000mm
2、介质密度（g/cm3）：0.5～2
3、介质粘度： ≤0.02Pa.S
4、工作温度℃：-40～350
5、工作压力：≤2.5MPa（普通型）
≤10.0MPa（高压型）
≤32.0MPa（超高压型）
≤2.5MPa（防腐型）
6、测量精度（mm）：≤±10
7、安装方式：侧装磁翻板液位计、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4～20mA 或 开关量
11、接口法兰：根据国家化工部、机械部及美制标准，可以结合用户的需要特殊定制。
注：当UHC-517C不锈钢磁翻板液位计安能装受环境影响，空间位置L1<300订货时应明显提出。
