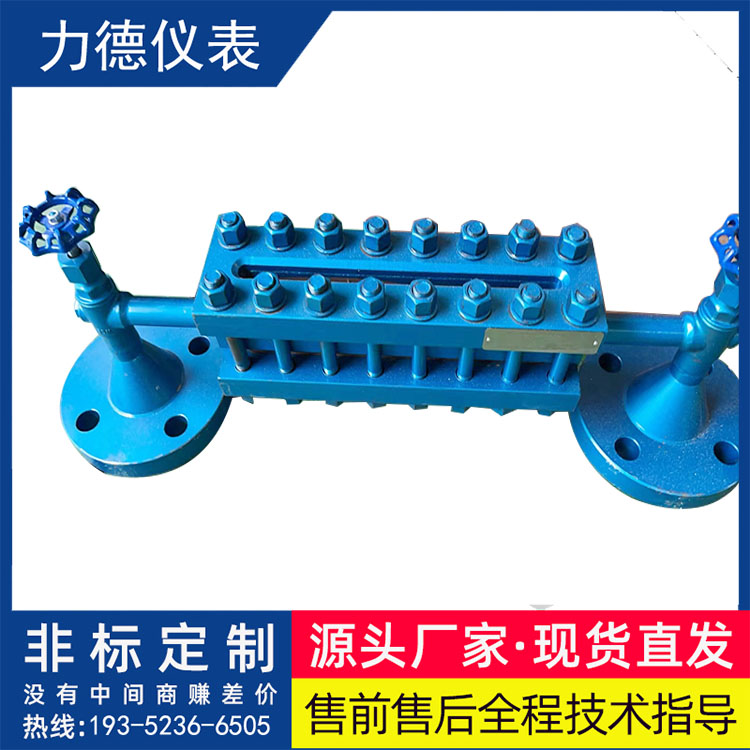

焊接式玻璃板液位计产品概述：
焊接玻璃板液位计是按原化工部HG5-1364～1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀内装有安全钢球，当玻璃板意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液体继续外流。
焊接式玻璃板液位计产品特点：
●直读式、读数精确、可靠
●结构简单、维修方便
●使用安全、耐用
结构原理：
●根据连通其原理，将容器内介质液位引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度。
●仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。
技术参数：
●测量范围(安装中心聚L)：300、500、800、1100、1400、1700mm
●工作压力：2.5、4.0、6.3MPa、0.6MPa(用于R型)
●材质：碳钢、不锈钢
●工作温度：-20～+200℃
●钢球自动关闭压力：≥0.2MPa
●伴热蒸汽压力：≤0.6MPa
●蒸汽夹套接头：G1/2外螺纹
型号规格
焊接玻璃板液位计外形尺寸
焊接玻璃板液位计规定标记
名称 | 型号 | 规格 | 标准号 | 备注 |
液面计 | A(B)T25-Ⅰ， A(B)T25-Ⅱ， A(B)T25-ⅠZ， A(B)T25-ⅡZ， | L=500、800、1100、1400、1700、2000 | HG5-1364-80 | ①突面法兰(A)按HGJ46-91 ②凸面法兰(B)按HGJ47-91 DN20，PN2.5MPa ③工作压力：2.5MPa |
液面计 | BT64-Ⅰ， BT64-Ⅱ， BT64-ⅠZ， BT64-ⅡZ， | L=500、800、1100、1400、1700 | HG5-1365-80 | ①凸面法兰(B)按HGJ47-91 DN20，PN6.3MPa ②工作压力：6.3MPa |
液面计 | BR40-Ⅰ， BR40-Ⅱ， BR40-ⅠZ， BR40-ⅡZ， | L=500、800、1100、1400、1700、2000 | HG5-1366-80 | ①凸面法兰(B)按HGJ47-91 DN20，PN4.0MPa ②工作压力：4.0MPa |
液面计 | R6-Ⅲ | 304 | HG5-1367-80 | 工作压力：0.6MPa |
液面计 | R6-Ⅰ R6-Ⅱ | 304 | HG5-1368-80 | |
液面计 | R-Ⅲ | 304 | HG5-1369-80 | |
液面计 | R-Ⅰ R-Ⅱ | 304 | HG5-1370-80 |
