顶装磁翻板液位计产品结构
顶装磁翻板液位计是磁翻板液位计大家庭中的一员，顾名思义，这种磁翻板液位计的安装方式是顶装形式,采用直接安装于容器顶部的一种安装方式，通过浮球随液面（或界面）的上下移动由连杆带动浮子上下移动，利用磁耦合原理驱动磁性翻板指示器，用红白两色翻片直观地指示出容器内的液位或界位，来实现远距离的数据传送和实时的液位测量。相比侧装磁翻板液位计，顶装磁翻板液位计在具体结构上仍有一些差别，具体如下：

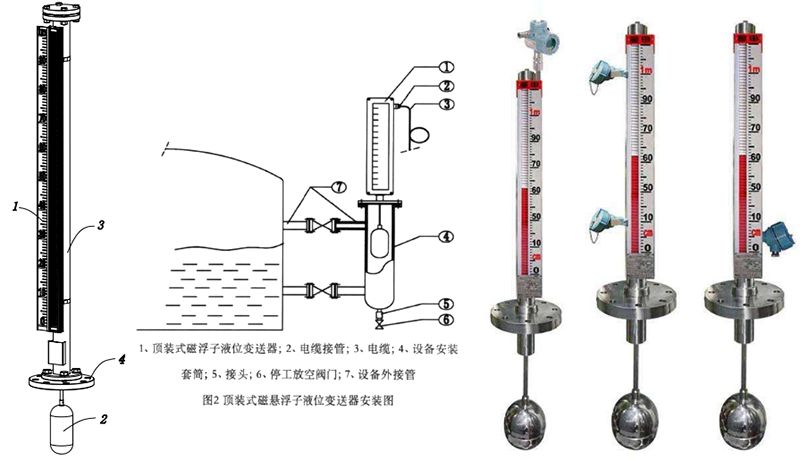

根据上图，①为指示器，也称显示面板。指示器（显示面板）主要起就地显示的作用，以方便远距离观察液位的实际情况。为方便安装，指示器一般与浮筒捆绑在一起。
②为磁浮子。与侧装磁翻板液位计不同，顶装磁翻板液位计的磁浮子并没有安装在浮筒里面，而是安装在护筒里面，与被测液体直接接触。当被测容器中的液位升降时，磁浮子也随之升降，从而指示当前的液位。根据液体密度和酸碱性的不同，选择不同体积、重量和材质的磁浮子与之相匹配，以达到***佳测量精度。
③为浮筒。浮筒通过过程连接与被测容器连接在一起，形成连通器，实现液位的测量。浮筒的材质根据不同的液体化学属性有不同的选择，例如不锈钢304、316L、内衬、PVC等等。
④为连接法兰。顶装磁翻板液位计的过程连接法兰与侧装磁翻板液位计的连接法兰有所不同，侧装磁翻板液位计的连接法兰一般是两个，呈上下对称的，而顶装磁翻板液位计的连接法兰只有一个，而且如果是防腐式的连接法兰，其工艺要求比普通侧装式要求要高很多。同样的，不同的液体属性和工况，应选择相应压力和直径的连接法兰与之相匹配。
